11. Anhang

11.1 Bauanleitung für eine Gelelektrophoreseeinheit

Benötigte Materialien:

1. Transparenter Behälter aus Kunststoff (80 x 50 x 25);
2. Kamm aus Kunststoff, 2 mm dick (65 x 30 x 2);
   Bei Verwendung von Kammern mit anderen Abmessungen ist der Kamm in seinen Maßen entsprechend anzupassen; dabei ist zu beachten, daß die sich im Gel bildenden 4 Taschen mit den Abmessungen 8 x 2 x 2 mm erhalten bleiben.
3. Zwei Elektroden; Material z.B. V2A-Stahl oder Graphitminen;
4. Batterien (2 x 9 V) oder Spielzeugeisenbahntransformator;
5. 2 Anschlußkabel mit Klemmen (ca. 20 cm lang).

(siehe Abb. 16 und 17)

Abbildung 16: Elektrophoreseeinheit 1(Grosse Abbildung)

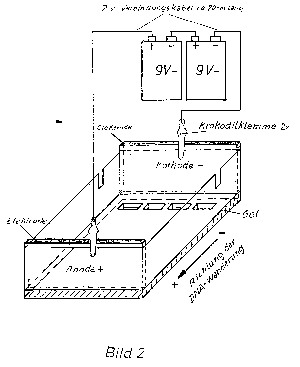

Abbildung 17: Elektrophoreseeinheit 2 (Grosse Abbildung)
