Instrumentensteuerung und Datenerfassung mit LabVIEW

Die Aufnahme eines Spektrums an unserer gegenwärtigen Meßapparatur erfordert die Steuerung einer Vielzahl elektronischer Geräte sowie das Einlesen verschiedenster Meßsignale. Ein anerkanntes Entwicklungswerkzeug zur Erstellung solcher Instrumentierungssysteme ist das graphische Programmsystem LabVIEW, das auf der Programmiersprache "G" basiert. Die Kommunikation etwa mit GPIB oder seriellen Schnittstellen sowie mit Datenerfassungskarten wird durch LabVIEW erheblich erleichtert.

Im Gegensatz zu herkömmlichen textbasierten Programmiersprachen (wie C, BASIC etc.) ist G eine graphische Programmiersprache. Das sogenannte Blockdiagramm ist eine bildliche Lösung einer gegebenen Programmieraufgabe und stellt den Quellcode eines Programms dar. Einzelne Objekte, die Daten senden oder empfangen bzw. spezielle Funktionen ausführen, werden durch "Drähte" miteinander verknüpft, die den Datenfluß repräsentieren. Dieses Datenflußmodell stellt demnach einen deutlichen Unterschied zur sequentiellen Anordnung in textbasierten Spachen dar.

Im folgenden Beispiel ist dem konventionellen Quellcode einer einfachen C-Funktion das entsprechende Blockdiagramm in LabVIEW gegenübergestellt. Der Funktion sum wird ein postiver Wert übergeben und sie liefert dann die Summe aller Zahlen von 1 bis einschließlich des Wertes zurück. Übergibt man zum Beispiel die Zahl 5, bekommt man den Wert 15 zurück (1+2+3+4+5=15).

Quellcode in C

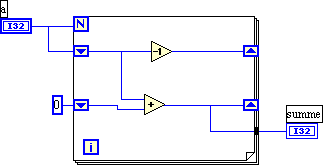

Blockdiagramm in LabVIEW (G)

int sum(int a)

{

int summe=0;

for ( ;a;a--)

summe+=a;

return(summe);

}
